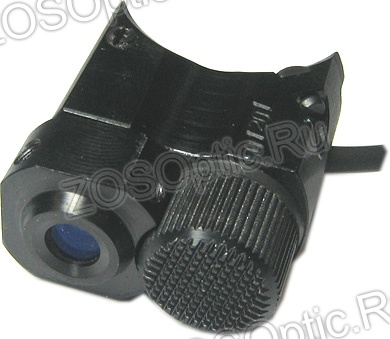

Лазерный целеуказатель ЛЦУ-ПМ

Лазерный целеуказатель ЛЦУ-ПМ
5150 руб RUR
Товар закончился
Мы можем сообщить Вам когда этот товар появится
  • Описание
  • Оплата и доставка
  • Гарантия
  • Отзывы

СМОТРЕТЬ В 3D

Лазерный целеуказатель ЛЦУ-ПМ предназначен для формирования на цели светового пятна, совмещенного с СТП оружия. Использование целеуказателя позволяет повысить эффективность оперативного применения оружия на ближних дистанциях.

Устанавливается на скобу пистолета ПМ или АПС с минимальной доработкой в условиях подразделений.

Характеристики лазерного целеуказателя

Длина волны лазерного излучения, мкм 0.635
Мощность излучения, мВт, не менее 3
Диаметр светового пятна на 25 м, мм 25
Диапазон рабочих температур,°С -20…+50
Суммарное время работы, час, не менее 3
Масса ЛЦУ без установочных деталей, г 50
Габариты без установочных деталей, мм 34х16х32

Паспорт лазерного целеуказателя

Рекомендуется использовать на писталетах ПМ, ПММ, ИЖ-71, ИЖ-471 образца 1995 года.

Лазерный целеуказатель ЛЦУ-ПМ предназначен для формирования на цели светового пятна, совмещенного с СТП (средняя точка попадания) оружия и устанавливается на пистолеты Макарова (ПМ), автоматический пистолет Стечкина (АПС), ПММ и ИЖ-71 с помощью охвата и стопорных винтов. Рекомендуется использовать ЛЦУ в условиях малой освещенности днем и в сумерках.

  • Технические характеристики:
  • Длина волны лазерного излучения - 0,65мкм
  • Мощность лазерного излучения - не менее 4мВт
  • Диаметр светового пятна на расстоянии 25м - не более 25мм
  • Диапазон рабочих температур - от -10 до +40
  • Суммарное время непрерывной работы от одного комплекта
    элементов питания в повторно-кратковременном режиме - не менее 0,5 час
  • Масса ЛЦУ (без крепления) - не более 50г
  • Габаритные размеры, не более
       длина - 34мм
       ширина - 16мм
       высота - 32мм

Устройство лазерного указателя ЛЦУ-ПМ.
1 - корпус, 2 - крышка, 3 - оправа, 4 - элементы питания, 5 - блок оптический,
7 - винт регулировочный, 8 - контровочный винт, 9 - технологический (крепёжный) винт, 10 - охват.

Конструктивно лазерный целеуказатель ЛЦУ-ПМ состоит из корпуса 1, блока оптического 5, помещенного в оправу 3, источника питания 4, размещённого в крышке 2, и выключателя.
Регулировочные винты 7 и контровочные винты 8 служат для сведения светового пятна целеуказателя с СТП. Крепление ЛЦУ на оружии осуществляется с помощью крепежных винтов 9 и охвата 10.

Установка ЛЦУ на ПМ.
1. Извлечь магазин из ПМ.
2. Убедиться в отсутствии патрона в патроннике.
3. Визуально, через окно оправы убедиться, что блок оптический расположен но центру окна, а винты 7 и 8 ввернуты примерно одинаково (в таком положении ЛЦУ поставляется предприятием-изготовителем).
4. Разместить ЛЦУ на спусковой скобе оружия в соответствии с рисунком 1. Ввернуть винты охвата и технологические винты вместо стопорных винтов так, чтобы ЛЦУ мог перемещаться по спусковой скобе.
5. Выбрать на расстоянии 25м точку прицеливания и перемещая ЛЦУ на спусковой скобе, свести световую точку и СТП с точностью 0,5м. Зафиксировать ЛЦУ, завернув винты охвата и технологические винты до упора. Убедиться в плотности прилегания ЛЦУ к спусковой скобе. В противном случае п.п. 4 и 5 повторить.
6. Через отверстие одного из технологических винтов просверлить отверстие Ø2мм на глубину 1,5мм.
7. Вывернуть технологический винт и ввернуть до упора винт крепежный.
8. Для второго крепежного винта повторить операции по п.п. 6,7 и подтянуть все винты.
9. Для сведения светового пятна ЛЦУ с СТП выбрать цель на расстоянии 25м. Вывернуть контровочные винты до границы корпуса. Вращением регулировочных винтов добиться совмещения светового пятна с СТП и завернуть контровочные винты до упора. Проверить совмещение светового пятна и СТП. При необходимости п. 9 повторить.
10. Для установки выключателя на оружие отвернуть винт, сдвинуть накладку рукоятки ПМ назад на 5-7мм и с левой стороны в зазор вставить пластинчатые выступы выключателя. Вернуть рукоятку на место и завернуть винт.

Комплектность:
1. ЛЦУ-ПМ - 1 шт.
2. Элемент СЦ-0,18 (G - 13) - 3 шт.
3. Винт стопорный - 2 шт.
4. Винт технологический - 2 шт.
5. Упаковка - 1 шт..
6. Паспорт  - 1 шт.

Производство: ООО НПФ "ЭСТ" (г. Тула)
