Кронштейн С-Т

Кронштейн С-Т

Цена: 1340 руб.

Этого товара временно нет в продаже

Сообщите мне о появлении этого товара

[перейти в корзину]

СМОТРЕТЬ В 3D

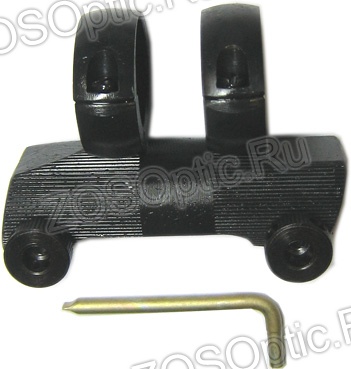

Кронштейн С-Т предназначен для установки оптических прицелов на ружья типа “Север”, имеющие верхнюю планку. При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие. Несомненным достоинством кронштейна является то, что одновременно можно пользоваться оптическим и открытым прицелом карабина. Карабины должны иметь крепежную планку типа “ласточкин хвост” с размерами, показанными на рисунке.

Схема кронштейна С-Т

Характеристики кронштейна

Диаметр охвата, мм 25,4
Высота установки, мм 40
Габариты кронштейна, мм 38x55x75
Масса, г 120

Паспорт кронштейна




2100.00 руб.
Артикул:  NO-ТН, 9,5мм
Кол-во:

Кронштейн ТН предназначен для установки оптических прицелов на комбинированные ружья типа МР-251, ИЖ-94 «Тайга», ИЖ-94 «Север», ИЖ-18МН имеющие посадочное место - верхнюю планку «ласточкин хвост» с размером у основания 9,5мм.

1 - основание, 2 - охват, 3 - винт стяжной, 4 - гайка, 5 - винт крепежный.
D=26мм, b=9,5мм, L=39,5мм, Н=56мм, h=41мм, масса=220г.

Установка кронштейна.
На оружие кронштейн устанавливается в следующей последовательности:
• Вывернуть восемь крепежных винтов 5 и снять верхние охваты.
• Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепежных винтов 5.
• Освободить стяжные винты 3 и ввести направляющие кронштейна в крепление на оружии типа «ласточкин хвост» (гайки 4 расположить с левой от Вас стороны).
• Затянуть гайки 4. Покачивая прицел, убедиться в надёжности его закрепления. С помощью «усилителя», например, монеты, затянуть стяжные гайки до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в паспорте.
• При установке прицела с посадочным диаметром 25,4 мм под охваты необходимо подложить алюминиевую или латунную полоску толщиной 0,2 - 0,3 мм.




Производство: ООО НПФ "ЭСТ" (г. Тула)
