Магазин ОП-СКС в сборе

Магазин ОП-СКС в сборе


Цена: 1486 руб.

Этого товара временно нет в продаже

Сообщите мне о появлении этого товара

[перейти в корзину]

Магазин ОП-СКС служит для помещения патронов и подачи их в окно ствольной коробки. Он состоит из корпуса, крышки, подавателя, рычага подавателя и пружины рычага.

Вместимость: 10 патронов

Габаритные размеры в «сжатом» состоянии 130 мм Х 27 мм Х 76 мм. Вес 180 г.

Материалы: сталь.

Цвет: черный.

Стойкое анодированное покрытие.

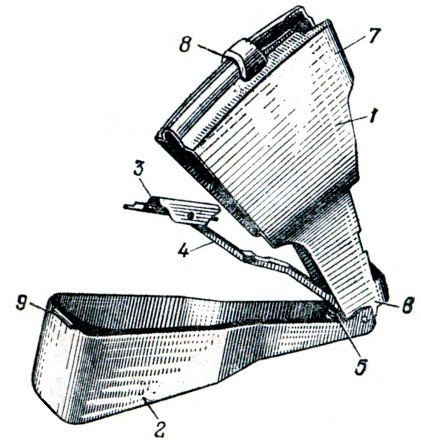

Схема магазина ОП-СКС

Схема магазина ОП-СКС

Рис. 1. Сборочные единицы и детали. Схема устройства ружья МР-27 (ИЖ-27)

1 - Корпус магазина; 2 - крышка; 3 - подаватель; 4 - рычаг подавателя; 5 - пружина рычага; 6 - выступ для зацепа; 7 - загибы; 8 - выступ для спусковой скобы; 9 - выступ для защелки магазина

Корпус магазина имеет: в передней части выступ для соединения с зацепом колодки прицела; сверху-загибы для удержания патронов в магазине; на задней стенке-выступ для удержания магазина спусковой скобой. Крышка закрывает корпус магазина. На задней стенке крышки имеется выступ для защелки магазина.

Подаватель с рычагом и пружиной рычага служит для подачи патронов из магазина в ствольную коробку. Подаватель на заднем конце имеет выступ, который после подачи последнего патрона из магазина поднимает останов затвора вверх.

Вес: 180 грамм

Производство: ОАО ВПМЗ Молот
