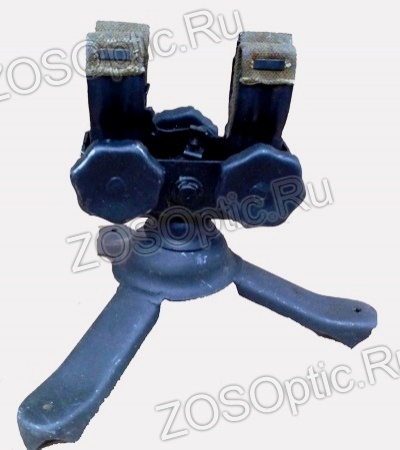

Станок пристрелочный ПС-51М (армейский)

 Описание прицельного станка обр. 1951 г. (ПС-51М)

1. НАЗНАЧЕНИЕ СТАНКА

Прицельный станок ПС-51М предназначен для обучения и тренировки в прицелива­нии и производстве выстрела из винтовок, карабинов, автоматов и ручных пулеметов.

Фиксация головки станка с закрепленным в ней оружием в момент производства условного выстрела позволяет проверить результаты прицеливания и стрельбы.

2. УСТРОЙСТВО СТАНКА

Станок состоит из следующих основных узлов: (см. рисунок). Основание-1, голов­ка -2, спусковое устройство - 4.

Основание сварной конструкции, предназначено для установки станка. Оно состоит из трех лап-16 и полусферы- 17.

Для закрепления станка на деревянной поверхности в лапах имеются отверстия под шурупы.

Головка предназначена для закрепления оружия. Она соединена с основанием при по­мощи эксцентрика-13, винта эксцентрика-14 и прижима-15. Эксцентрик имеет ограни­читель-7 и заводную пружину-12. Для закрепления оружия на головке имеются не­подвижные щеки-10, подвижные щеки-11 и зажимные маховики-19. К головке прива­рено основание стопора-6, удерживающего эксцентрик во взведенном состоянии. Стопор соединен со спусковым устройством стальным тросом-5.

Спусковое устройство закрепляется на спусковой скобе оружия и предназначено для передачи движения спускового крючка стопору-3. Оно состоит из маховичка-8, струбци­ны-18 и поводка-9.

3. ВЗАИМОДЕЙСТВИЕ МЕХАНИЗМОВ СТАНКА

Закрепленное на станке оружие при наводке имеет возможность вращаться в гори­зонтальной и вертикальной плоскостях, а также сваливаться вправо и влево, вместе с го­ловкой-2, которая прижимается к полусфере-17, прижимом-15. При производстве услов­ного выстрела движение спускового крючка оружия поводком-9 через трос-5, пере­дается стопору-3.

Стопор выходит из зацепления с ограничителем-7, а заводная пружина-12 повора­чивает эксцентрик-13 в верхнее положение. При повороте эксцентрик поднимает винт-14 с прижимом-15, который прижимает головку к полусфере-17.

Таким образом, головка оказывается за фиксированной в положении, при котором произведен условный выстрел. При повороте эксцентрика-13 за маховик заводная пру­жина-12 закручивается, а стопор-3 заскакивает за зуб ограничителя-7, винт эксцентри­ка-14 отходит вниз, освобождая головку станка на полусфере.

4. ПОДГОТОВКА СТАНКА К ЗАНЯТИЮ

1. Прочно установить станок по направлению стрельбы.

2.        Закрепить струбцину-18 спускового устройства на спусковой скобе оружия так, чтобы поводок-9 находился за спусковым крючком и прилегал к нему.

3.        Закрепить оружие в головке-2 так, чтобы трос-5 был натянут и при нажатии на спусковой крючок, одновременно со спуском затвора (курка) стопор-3 освобождал ограничитель-7, т. е. происходила фиксация головки.

4.        Поворотом маховика эксцентрика-13 поставить ограничитель-7 на стопор-3.

5. ПРОВЕДЕНИЕ ЗАНЯТИЯ.

Руководитель прицеливается и производит выстрел. В момент нажатия на спусковой крючок головка станка с оружием фиксируется. Руководитель показывает обучающимся как нужно наводить оружие в цель. Когда каждый обучающийся понял и посмотрел как правильно наводить оружие в цель, руководитель освобождает головку станка поворотом маховика эксцентрика.

Обучающийся самостоятельно прицеливается и производит условный выстрел. После выстрела руководитель проверяет положение зафиксированного оружия, указывает обучаемому на допущенные ошибки и демонстрирует обучаемым результат стрельбы.
