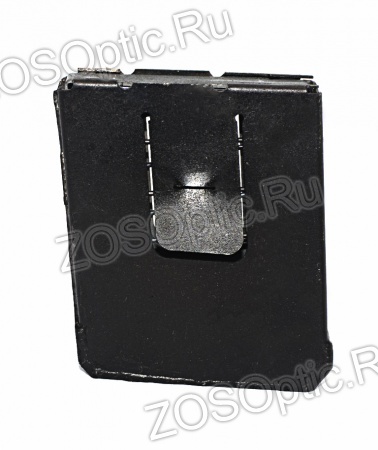

Магазин ТОЗ-106 (МЦ 20-01) 4-местный

Внимание: Для установки магазина на конкретное ружье, возможно понадобится доработка магазина, так как ружья этой серии имеют индивидуальную подгонку деталей, т.о. отсутствуют взаимозаменяемость деталей, в  том числе и магазинов.

Инструкция по доработке магазинов ТОЗ 106, МЦ 20-01, МЦ 20-08 и др. этой серии.

Шаг 1.

     Установить магазин и добиться нормальной фиксации его в скобе. В принципе с установкой не должно быть проблем, но бывает всякое: у кого-то не входит по ширине, у кого-то по длине, а у кого-то наоборот болтается. Универсального решения нет, в каждом конкретном случае использовать разные средства. Некоторые общие советы.

•      Если магазин не входит в шахту, лучше не пилить, а попробовать 'отрихтовать', металл мягкий, он потом обожмется по ружью.
•      Если не входит по ширине просто сдавить пальцами и с помощью грубой физ. силы вставить его в шахту.
•      Если не входит по длине, положить магазин на ровную твердую поверхность и слегка стукнуть молотком по торцу магазина. Все делать в несколько этапов с постоянной примеркой.
•      Если болтается, то соответственно чем-то нарастить.

     Наиболее частая проблема это магазин не встает на защелки. Разное расстояние от ствольной коробки до скобы в разных ружьях может потребовать доработки защелок. Берем трехгранный надфиль и подпиливаем зацепы защелок до необходимого размера.  Добиваемся четкой установки и фиксации магазина.

Шаг 2.

     Проверяем, чтобы передние фланцы удерживающие подаватель не выступали за окно, в которое подается патрон, в ствольной коробке.

     При необходимости припилить. Внимание! Спилите много будет выскакивать подаватель.

Шаг 3.

     После установки проверяем работу подавателя, не поджимает его стенками магазина после установки магазина в ружье. Если где-то подклинивает, то припиливаем торцы подавателя до устранения подклинивания.

     Остальное в основном относится к доработке 5-мест. магазинов, но в 'клинических' случаях так же относится ко всем остальных.

Шаг 4.

     Необходимо добиться нужного угла подачи патрона из магазина. Для начала даем приработаться между собой частям магазина. Снаряжаем 5 патронов в магазин, утапливаем их до упора и резко отпускаем. Под напором пружины и инерции они должны встать под нужным углом. Повторять это до тех пор, пока патроны после утапливания заподлицо с краем магазина, под напором пружины начнут вставать под нужным углом.

     Если подаватель с патронами уже движется свободно, а патроны так и не встают под нужным углом, то необходимо припилить фланцы удерживающие донце патрона в магазине. В большинстве случаев достаточно скруглить переднюю часть фланца. В особых случаях сделать уклон от задней к передней части фланца.

     Внимание! Пилите осторожно, если снимите много, то 2 патрон встанет под большим углом и возможно утыкание патрона в ствольную коробку или неподхват его из магазина затвором.

     Если патрон не подхватывается затвором, уменьшить ширину фланцев удерживающие донце патрона в магазине.

     Семь раз отмерь - один отрежь!
