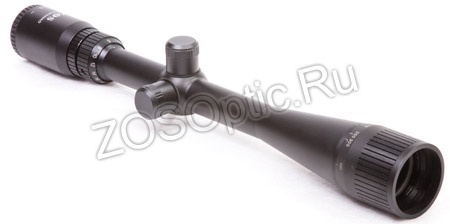

Оптический прицел ZOS 6-24X40 AO HQ 321 (милдот)

Оптический прицел ZOS 6-24X40 AO HQ 321 (милдот)

Внешний вид товара может отличаться от изображённого на фотографии

7920 руб (Под заказ)
Товар под заказ
Сроки отправки обговариваются менеджером магазина
  • Описание
  • Оплата и доставка
  • Гарантия

Производитель: Nantong Universal Optical Instrument Co.,Ltd

Характеристики оптического прицела ZOS HQ321

Спецификация Увеличение Диаметр объектива, мм Выходной зрачок, мм Длина, мм Масса, кг Диаметр трубки, мм Расстояние от зрачка прицела до глаза, мм Поле видимости на расстоянии 100 ярдов (91,4 метра)
6-24X40AO 6x-24x 40 1,67-6,67 400 0,8 25,4 85-90 0,8°-2,80°

Прицельная сетка: милдот. Подсветка прицельной сетки отсутствует.

Фото прицельной сетки милдот и крест
Прицельная сетка милдот в оптических прицелах ZOS Прицельная сетка крест в оптических прицелах ZOS

Особенности оптических прицелов ZOS

Комплектация прицела

В комплекте с прицелом ZOS HQ321 идут 2 защитные крышки и салфетка для протирания оптики.

Инструкция по применению оптических прицелов

Фокусировка

  1. Держите прицел на расстоянии 2-3 дюймов ( 6-10 см) от Вашего глаза и посмотрите в раструб прицела на какую-либо плоскую и чистую поверхность, например на небо, или белую стену.
    ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ СЕРЬЕЗНЫХ ПОВРЕЖДЕНИЙ ГЛАЗ НЕ ПЫТАЙТЕСЬ СМОТРЕТЬ ЧЕРЕЗ ОПТИЧЕСКИЙ ПРИБОР НА СОЛЦЕ
  2. Если сетка имеет нечеткие очертания, ослабьте стопорное кольцо и поверните немного раструб окуляра в любом направлении. Если фокус не стал лучше, поверните окуляр в другом направлении пока сетка не станет наиболее четкой. Зафиксируйте стопорное кольцо.
  3. Если Ваша модель оснащена быстрой настройкой фокусировки ( в такой модели отсутствует стопорное кольцо), то Вам для фокусировки необходимо лишь повернуть раструб окуляра.

Крепление

ВНИМАНИЕ! Перед тем как установить прицел убедитесь, что оружие не заряжено. Всегда ставьте оружие на предохранитель.

Убедитесь, что кольцевой кронштейн подходит к Вашей винтовке, в случае, если кронштейн не подходит, проконсультируйтесь с продавцом.

Рассоедините кольца обоих кронштейнов, вставьте прицел в нижние кольца кронштейна и закрепите винты не очень крепко так, чтобы прицел не выпал . Протолкните прицел вперед на столько насколько возможно пока не убедитесь, что подъемная турель находится наверху.

Прицельтесь в прицел , установив винтовку на пристрелочном станке или вскинув винтовку к плечу, и подвигайте прицел вперед – назад, пока полностью не будет видено все поле зрения. Отрегулируйте высоту сетки и выравняйте вертикальные и горизонтальные компоненты с осью ствола.

После установки положения прицела и выравнивания по оси стола , закрепите верхние кольца кронштейна.

ВНИМАНИЕ! Не затягивайте слишком сильно винты кронштейнов, т.к. это может повредить внешний вид прицела и стать причиной его поломки. Убедитесь, что на обеих сторонах кольца имеются незначительные зазоры одинакового размера.

Предварительная выверка прицела.

ВНИМАНИЕ! Убедитесь, что оружие не заряжено. Всегда ставьте оружие на предохранитель.

Предварительная выверка прицела может осуществляться с помощью руководства по настройке прицелов или с помощью специалиста

Если Ваш прицел оснащен регулировкой параллакса, поверните кольцо параллакса до отметки 46м – 50 ярдов и установите кратность на среднее значение.

Установите винтовку на твердую опору, снимите защитные крышки с приспособления для горизонтальной регулировки и вертикальной регулировки. Посмотрите через ствол от затвора на цель , удаленную на 46 м – 50 ярдов. Если на винтовке не затвор , а другой механизм, то Вам понадобится маленькое зеркало, которое следует установить в экстракционное окно и наклонить так, чтобы было возможно посмотреть через ствол.

Не смещая винтовку, отрегулируйте винты горизонтальной и вертикальной настройки по направлению к центру разметки мишени. Для поднятие точки попадания поверните винт вертикальной регулировки против часовой стрелки. Для смещения точки попадания влево поверните винт горизонтальной регулировки по часовой стрелке.

В случае, если для выверки ствола необходима регулировка на большой диапазон по вертикали и горизонтали, произведите половину от необходимого изменения по вертикали, затем половину от необходимого изменения по горизонтали. Для завершения регулировки используйте баланс коррекции по вертикали и горизонтали.

Примечание . Если имеются кольца горизонтальной настройки, используйте их для регулировки по горизонтали и завершите настройку, используя установленный прицел.

Примечание.  Для прицелов для пневматического оружия. Снимите защитные колпачки и поверните колесики вертикальной и горизонтальной регулировки по направлению к центру сетки.

Выверка прицела

ВНИМАНИЕ: стрельба должна производиться в разрешенном и специально оборудованном месте, с использованием защитных приспособлений для глаз и органов слуха.

ОПАСНО! Если Вы используете коллиматорный прицел или другие приспособления, загораживающие канал ствола, снимите их перед началом процесса. Если ствол был просверлен для крепления кронштейна, убедитесь, что винты не перегораживают канал ствола. Никогда не стреляйте боевыми патронами и даже холостыми патронами из оружия , ствол которого имеет какие-либо помехи и преграды.( обструкцию), т.к. это может привести к серьезным повреждениям оружия и быть причиной травм как Вас самих так и людей, находящихся рядом с вами.

1. Для моделей с переменной кратностью – установите кратность на максимальное значение, для моделей с регулировкой параллакса – установите параллакс на значение 100 ярдов (91,4 м) для наблюдения за ударом пули в мишень. Для корректировки цели отрегулируйте винты горизонтальной и вертикальной настройки.

Примечание. Каждое деление на шкале регулировки смещает удар пули о мишень на расстояние, указанное в таблице ниже.

По горизонтали/ по вертикали ( в дюймах на каждое деление шкалы)
50 ярдов 100 ярдов 200 ярдов 300 ярдов
1/8 дюйма 1/4 дюйма 1/2 дюйма 3/4 дюйма

2. После выверки прицела, наденьте на приспособления для горизонтальной регулировки и вертикальной регулировки защитные колпачки.

Примечание для прицелов для пневматического оружия и для оптических труб за наблюдением за мишенями:

  1. После выверки прицела, Вы можете использовать соответствующие инструменты (монетку 50 копеек) для горизонтальной регулировки и вертикальной регулировки и установить их так, чтобы нулевые линии (0) совпали с индикаторной линией на оси ( шпинделе).Для дальнейшей регулировки по горизонтали отсчитайте щелчки ( деления шкалы) от нуля на барабанах приспособлений для горизонтальной регулировки и вертикальной регулировки.
  2. Для оптических труб за наблюдением за мишенями Вы можете регулировать положение по горизонтали и вертикали в течение стрельбы .
  3. Для будущего ориентира следует составить таблицу правильного положения по вертикали и горизонтали для каждого заряда и стрельбища, на котором осуществляются стрельбы.
По горизонтали/ по вертикали ( в дюймах на каждое деление шкалы)
50 ярдов 100 ярдов 200 ярдов 300 ярдов
1/16 дюйма 1/8 дюйма 1/4 дюйма 3/8 дюйма

Примечание. Климатические условия, такие как дождь, ветер, а также высота над уровнем моря могут повлиять на траекторию , поэтому рекомендуется фиксировать некоторые отклонения в настройках при каждых стрельбах.

Прицелы с электронной сеткой

В прицелах, оснащенных электронной сеткой, имеются уровни подсветки. Реостат располагается на верхней части раструба, питание от батарейки в форме монеты. При замене батарейки обращайте внимание на правильное расположение «+».

Паралакс

  1. Чтобы параллакс был свободен изображение мишени должно быть сфокусировано на сетку, что достигается если прицел выверен на направление мишени. Ближние цели , которые расположены либо ближе либо дальше вызывают обманчивое восприятие движения сетки по направлению к цели.
  2. Некоторые незначительные величины параллакса, которые могут возникать в обычных прицелах для охотничьих ружей и в пределах обычной дальности являются недостаточными для того, чтоб на них останавливать внимание.
  3. Для прицельной стрельбы параллакс не желателен и может быть заменен на систему фокусировки.

Примечание 1. Некоторые модели имеют регулировку фокуса объектива для корректировки параллакса на любую желаемую дальность. Если Ваш прицел имеет это приспособление поворачивайте кольцо фокусировки объектива до желаемой отметки дальности.

Примечание 2. Некоторые модели имеют регулировку параллакса , расположенную на объективе., у других моделей она может располагаться спереди на раструбе .

Содержание и техническое обслуживание.

Ваш прицел является ударопрочным и водостойким, не следует разбирать прицел на части для чистки деталей изнутри. Если изделие требует ремонта необходимо обратиться к специалисту в место, где был приобретен прицел или в специальный сервисный центр. Сведения о гарантийном ремонте представлены ниже.

Незащищенные оптические поверхности должны время от времени протираться специальной мягкой тканью, которая идет в комплекте с изделием, или специальной тканью для ухода за линзами. При длительном хранении изделия следует надеть на линзы защитные колпачки.

Металлический корпус рекомендуется чистить с помощью мягкой щетки или влажной хлопчатобумажной ткани. При помещении на длительное хранениеможно использовать пропитанную силиконом ткань для возвращения глянца и защиты от коррозии, в то же время избегайте контакта линз с пропитанной силиконом тканью.

Использования дальномерной сетки

Точка дальности сетки эквивалентна 30 дюймам на 100 ярдов (76 см на 100 м)@ 4 х кратного увеличения. Животное среднего размера занимает это расстояние. Если животное занимает только половину этого расстояния , это означает его удаление в 200 ярдов ( 183 метра). Если животное занимает только треть расстояния, это значит, что животное находится в 300 ярдах (274 метра)

Таблица соотношения расстояний в реальности с расстоянием на сетке.

Увеличение Расстояние на сетке (ярды/метры) Расстояние в реальности (ярды/метры)
3 150/137 75/68
4 200/183 100/91
5 250/228 125/114
6 300/274 150/137
7 350/320 175/160
8 400/365 200/183
9 450/411 225/205
10 500/457 250/228
11 450/411 225/205
12 550/503 275/251

Производство: ZOS, Китай
