Прибор УПС-5, 12 калибр

Прибор УПС-5, 12 калибр


Цена: 983,00

Этого товара временно нет в продаже

Сообщите мне о появлении этого товара

[перейти в корзину]

Универсальный прибор для снаряжения охотничьих патронов дает возможность выполнять следующие операции:

  1. Вставлять (запрессовывать) капсюли любого вида, как в бумажные, так и в металлические гильзы.
  2. Извлекать капсюли всех видов из стреляных гильз.
  3. Производить заделку бумажной гильзы способом "звездочка"
  4. Вставлять пыжи

 Устройство прибора УПС-5

Схема прибора для снаряжения УПС-5

Основой прибора является ручной пресс, состоящий из :

  • основания (1)
  • стойки (2)
  • Т- образного гнетка (3) (подпружиненного и скользящего по стойке),
  • рукоятки (4)
  • с роли¬ком (5)
  • В основание (1) крепится опорный конус (6), в который вставляются сменные детали:
  • чашечка (11) — для вставления капсюлей,
  • игла (9) — для извлечения капсюлей "жевело"
  • и игла (10) — для извлечения простых капсюлей.
  • Втулка (12) изготавливается из пластмассы. На одном торце втулки имеется шесть прорезей, равномерно расположенных по окружности, а на боковой поверхности — выступы для заделки проволоки (струны), концы которой укрепляются одним винтом.
  • Матрица (8) изготавливается из пластмассы.

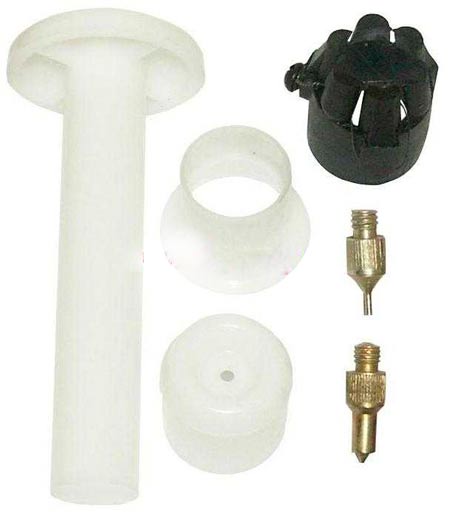

Насадки для УПС-5

Приминения прибора УПС-5

ВСТАВКА КАПСЮЛЕЙ

На опорный конус (6) с ввинченной в него чашечкой (11) надевается гильза. Гнеток (3) при этом повертывается по отношению к рукоятке на 90° и так, чтобы имеющееся снизу гнетка отверстие приходилось с противоположной стороны от работающего на приборе.

Под конец поперечника гнетка, имеющего небольшой цилиндрический выступ, подводится капсюль, который при одновременном поднятии и повороте гнетка устанавливается против гнезда в гильзе.

Плавным нажатием рукоятки капсюль запрессовывается до отказа.

ИЗВЛЕЧЕНИЕ КАПСЮЛЕЙ

Чашечка (11) вывинчивается из опорного конуса и вместо нее вставляется пуансон (9) - для извлечения капсюлей типа "жевело" или игла (10) — для простых капсюлей.

Стреляная гильза надевается на опорный конус, и на капсюль накладывается конец гнетка с отверстием для капсюля. Извлечение капсюля производится нажатием рукоятки на гнеток.

ЗАДЕЛКА БУМАЖНЫХ ГИЛЬЗ СПОСОБОМ "ЗВЕЗДОЧКА"

Опорный конус (6) снимается с основания, для этого отвертывается нижний винт (14).

Заряженный патрон с одетой на него втулкой (12) устанавливается вместо опорного конуса под гнеток. Плавным нажатием рукоятки производится первый обжим краев гильзы.

Затем вместо втулки (12) ставится матрица (8) и производится второй и окончательный обжим гильзы.

ВСТАВКА ПЫЖЕЙ

Пыжи вставляются при помощи пестика (7) и воронки (13).

ПРИМЕЧАНИЯ

  1. При обжатии краев гильзы следует соизмерить усилие нажатия с прочностью гильзы так же, как и при обычной закрутке, иначе можно смять гильзу в месте соединения бумажной трубки с металлической головкой.
  2. При заделке гильзы способом "звездочка" картонная прокладка на дробь не ставится. Края гильзы для заделки способом "звездочка" оставляются для 12 калибра —11 мм. Комплект поставляется в картонной коробке.

Коробка УПС-5

Производство: ООО "Завод "Военохот" №1 (г. Реутов)
