Запчасти МР-94 (ИЖ-94)

Фотография ружья МР-94 (ИЖ-94)

Ружье МР-94 (ИЖ-94) разработано на базе популярного ружья с вертикальным расположением стволов МР-27М. Нижнее расположение нарезного ствола обеспечивает возможность применения мощных пулевых патронов. Беспланочное соединение стволов гарантирует устойчивость ствольного блока к динамическим нагрузкам при выстреле. Ударно-спусковой механизм смонтирован в коробке ружья, что упрощает конструкцию, и, соответственно, повышает надежность ружья в целом. Цевье и приклад изготавливаются из высококачественного ореха или бука.

Схема устройства ружья МР-94 (ИЖ-94)

Паспорт ружья МР-94 (ИЖ-94)

Сборочные единицы и детали. Схема устройства ружья МР-94 (ИЖ-94)

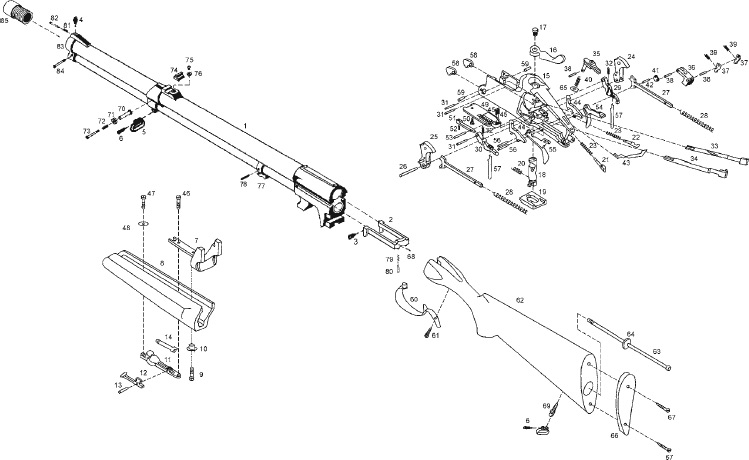

Рис. 1. Сборочные единицы и детали. Схема устройства ружья МР-94 (ИЖ-94)
1 - Стволы собранные; 2 - Выбрасыватель; 3 - Винт; 4 - Мушка; 5 - Кольцо антабки; 6 - Ось; 7 - Шарнир собранный; 8 - Цевье; 9 - Винт; 10 - Втулка цевья; 11 - Корпус защелки; 12 - Защелка цевья; 13 - Штифт; 14 - Пружина; 15 - Коробка; 16 - Рычаг запора; 17 - Винт; 18 - Ось рычага запора; 19 - Планка запорная; 20 - Пружина возвратная; 21 - Боек верхний; 22 - Боек нижний; 23 - Пружина бойка; 24 - Курок правый собранный; 25 - Курок левый собранный; 26 - Ось; 27 - Стержень пружины боевой; 28 - Пружина боевая; 29 - Шептало правое; 30 - Шептало левое; 31 - Ось 3 32 - Пружина; 33 - Толкатель правый; 34 - Толкатель левый; 35 - Кнопка предохранителя; 36 - Основание предохранителя; 37 - Предохранитель; 38 - Ось 3 39 - Пружина; 40 - Пружина; 41 - Серьга; 42 - Штифт; 43 - Движок; 44 - Перехватыватель; 45 - Пружина; 46 - Винт; 47 - Винт; 48 - Шайба; 49 - Личинка; 50 - Винт; 51 - Задержка запорной планки; 52 - Пружина; 53 - Ось; 54 - Крючок спусковой правый; 55 - Крючок спусковой левый; 56 - Ось; 57 - Тяга крючка спускового; 58 - Взводитель; 59 - Ось; 60 - Скоба предохранительная; 61 - Шуруп; 62 - Приклад; 63 - Винт; 64 - Шайба; 66 - Затылок приклада; 67 - Шуруп; 68 - Штифт; 69 - Основание антабки; 70* - Регулировочный стержень; 71* - Замыкатель; 72* - Пружина; 73* - Гнеток; 74 - Целик; 75 - Винт прицела; 76 - Шайба; 77 - Стойка шарнира; 78 - Штифт; 79 - Пружина; 80 - Извлекатель; 81 - Пружина; 82 - Гнеток; 83 - Дульная муфта; 84 - Штифт; 85** - Сменное дульное сужение.

Смотрите также разделы: Стандартные чоки, Снаряжение патронов, Чистка, смазка, уход за оружием, Экипировка для охотника, Оптические прицелы, Коллиматорные прицелы.

Фото Наименование Цена, руб.
Есть фото Антабка приклада для ружей МР-27, МР-18, МР-43, МР-94, МР-233
для деревянных прикладов МР-27 (ИЖ-27), МР-18 (ИЖ-18), МР-43 (ИЖ-43), МР-94 (ИЖ-94), МР-233
156,00
Есть фото Антабка ствола для ружей МР-27, МР-18, МР-43, МР-94, МР-233
для МР-27 (ИЖ-27), МР-18 (ИЖ-18), МР-43 (ИЖ-43), МР-94 (ИЖ-94), МР-233
179,00
Есть фото Боек верхний МР-39 (ИЖ-12, МР-27, МР-94) 144,00
Есть фото Боек нижний МР-39 (ИЖ-12, МР-27, МР-94) 144,00
Нет фото Винт крышки цевья МР-94 (ИЖ-94) "Север" 30,00
Нет фото Винт целика МР-94 (ИЖ-94) 23,00 временно нет в продаже
[сообщить о появлении]
Нет фото Задержка запорной планки МР-94 (ИЖ-94) 56,00 временно нет в продаже
[сообщить о появлении]
Есть фото Защелка цевья в сборе МР-18 (ИЖ-27 (MP-27), ИЖ-39, ИЖ-43 (MP-43), ИЖ-58, ИЖ-94, МР-233) 416,00
Нет фото Извлекатель МР-94 (ИЖ-94) 23,00 временно нет в продаже
[сообщить о появлении]
Нет фото Кнопка переключателя МР-94 (ИЖ-94) 44,00
Есть фото Крышка цевья МР-94 (ИЖ-94) "Север" 613,00
Нет фото Мушка МР-94 (ИЖ-94) (нарезному) 154,00 временно нет в продаже
[сообщить о появлении]
Нет фото Приклад МР-94 (ИЖ-94) орех 2 100,00 временно нет в продаже
[сообщить о появлении]
Есть фото Пружина боевая МР-27 (МР-94) 54,00
Нет фото Пружина боевая МР-94 (ИЖ-94) 29,00 временно нет в продаже
[сообщить о появлении]
Нет фото Пружина бойка МР-94 (ИЖ-94) "Север" 17,00
Нет фото Ролики регулировочные МР-94 (ИЖ-94) 156,00 временно нет в продаже
[сообщить о появлении]
Нет фото Цевье МР-94 (ИЖ-94) 698,00 временно нет в продаже
[сообщить о появлении]
Нет фото Цевье МР-94 (ИЖ-94) "Север" орех 809,00 временно нет в продаже
[сообщить о появлении]
Нет фото Цевье орех МР-94 (ИЖ-94) "Экспресс" 525,00 временно нет в продаже
[сообщить о появлении]
Нет фото Целик ИЖ-94 Экспресс высотой 11 мм 139,00 временно нет в продаже
[сообщить о появлении]
Нет фото Целик МР-94 (ИЖ-94) высотой 7 мм 120,00
Нет фото Целик МР-94 (ИЖ-94) высотой 9 мм 160,00
Нет фото Шайба целика МР-94 (ИЖ-94) 18,00 временно нет в продаже
[сообщить о появлении]
Нет фото Штифт муфты МР-94 (ИЖ-94) "Экспресс" 39,00
Нет фото Штифт мушки нарезной МР-94 (ИЖ-94) 56,00 временно нет в продаже
[сообщить о появлении]
Нет фото Приклад 5,6/410 с резиновым затылком, орех МР-94МР 2 080,00
Нет фото Пружина боевая усиленная Тайга, Север МР-94 87,00
Нет фото Цевье орех 5,6/410 МР-94МР 749,00
