Запчасти МР-133

Фотография ружья МР-133

Гладкоствольное многозарядное ружьё с перезаряжанием цевьем. Надежное и удобное оружие для охоты и самообороны. Ружье МР-133 разработано под патрон 12/89 и надежно функционирует со всей гаммой патронов 12-го калибра - от 12/70 до 12/89. Модель также выпускается в варианте с патронником длиной 76 мм. Сцепление затвора непосредственно со стволом обеспечивает прочность и долговечность запирания, а также разгрузку ствольной коробки в момент выстрела. Ствольная коробка изготовлена из алюминиевого сплава. Ударно-спусковой механизм куркового типа выполнен в виде отделяемого узла, снабжен системой предохранения:

  • от выстрела при неполностью запертом затворе;
  • блокировкой, исключающей непроизвольное отпирание затвора до выстрела;
  • неавтоматическим предохранителем, блокирующим спусковой крючок.



Конструкцией предусмотрен выключатель противоотскока, позволяющий извлечь досланный в патронник патрон. Стволы длиной 610, 660, 710 и 750 мм изготавливаются с вентилируемой прицельной планкой, каналы стволов хромированы. Магазин трубчатый подствольный, с усовершенствованной системой отсечки патронов при подаче. Вместимость может быть увеличена за счет удлинителя.

Схема устройства ружья МР-133

Паспорт ружья МР-133

Сборочные единицы и детали. Схема устройства ружья МР-133

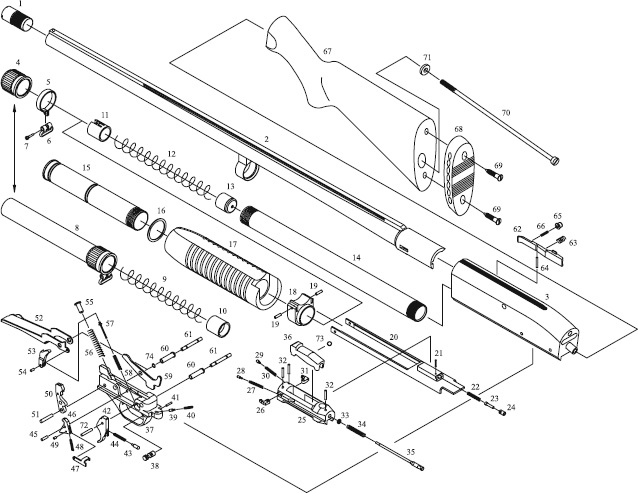

Рис. 1. Сборочные единицы и детали. Схема устройства ружья МР-133
1* - Сменный насадок; 2 - Ствол; 3 - Коробка; 4 - Гайка; 5 - Хомут антабки; 6 - Кольцо антабки; 7 - Винт; 8* - Гайка-удлинитель; 9* - Пружина удлинителя; 10* - Переходник удлинителя; 11* - Стакан; 12 - Пружина магазина; 13 - Стакан; 14 - Трубка магазина; 15 - Трубка цевья; 16 - Кольцо; 17 - Цевье; 18 - Гайка цевья; 19 - Штифт; 20 - Рама затворная; 21 - Штифт вставки; 22 - Пружина ползуна; 23 - Толкатель; 24 - Втулка; 25 - Затвор; 26 - Извлекатель; 27 - Пружина извлекателя; 28 - Гнеток извлекателя; 29 - Гнеток выбрасывателя; 30 - Пружина выбрасывателя; 31 - Выбрасыватель; 32 - Ось 3 33 - Шайба; 34 - Пружина ударника; 35 - Ударник; 36 - Клин; 37 - Основание ударно-спускового механизма; 38 - Предохранитель; 39 - Гнеток предохранителя; 40 - Пружина предохранителя; 41 - Штифт; 42 - Спусковой крючок; 43 - Гнеток спуска; 44 - Пружина спуска; 45 - Ось шептала; 46 - Шептало; 47 - Толкатель шептала; 48 - Пружина шептала; 49 - Штифт; 50 - Курок; 51 - Ось курка; 52 - Лоток; 53 - Серьга; 54 - Ось; 55 - Толкатель курка; 56 - Боевая пружина; 57 - Толкатель серьги; 58 - Пружина лотка; 59 - Задержка; 60 - Ось с кольцом; 61 - Штифт; 62 - Перехватыватель; 63 - Пружина перехватывателя; 64 - Ось перехватывателя; 65 - Кнопка перехватывателя; 66 - Пружина кнопки перехватывателя; 67 - Приклад; 68 - Затыльник-амортизатор; 69 - Шуруп; 70 - Винт; 71 - Шайба; 72 - Ось спускового крючка; 73 - Шарик; 74 - Втулка задержки.

Смотрите также разделы: Стандартные чоки, Удлиняющие дульные насадки, Снаряжение патронов, Чистка, смазка, уход за оружием, Экипировка для охотника, Коллиматорные прицелы.

Фото Наименование Цена, руб.
Есть фото Болт стяжной рукоятки МР-133 30,00
Есть фото Винт рукоятки левый + правый МР-133 98,00
Есть фото Гайка магазина (ствола) МР-153 (короткая) 502,00
Есть фото Затылок амортизатор для пластикового приклада МР-153 (МР-133) 222,00
Есть фото Накладка пистолетной рукоятки МР-133 пластик 78,00
Нет фото Ось перехватывателя МР-153 (МР-133) 30,00
Нет фото Перехватыватель МР-133 494,00
Есть фото Предохранитель МР-153 (МР-133) 81,00
Есть фото Приклад (ложа) МР-153 (МР-133) орех 2 643,00
Есть фото Приклад (ложа) МР-153 (МР-133) пластиковый, резиновый затыльник 1 050,00
Есть фото Приклад (ложа) МР-153 (МР-133) рамочный складной с рукояткой МВРИ 12.01.000 7 930,00 временно нет в продаже
[сообщить о появлении]
Есть фото Приклад (ложа) МР-153(МР-133) бук 1 886,00
Есть фото Приклад МР-133 складной пластиковый "Фокс", Сайга 799,00 временно нет в продаже
[сообщить о появлении]
Есть фото Рама затворная МР-133 1 558,00
Нет фото Рукоятка МР-133 106,00
Есть фото Рукоятка МР-133 с накладкой 326,00 временно нет в продаже
[сообщить о появлении]
Есть фото Серьга МР-153 (МР-133)
поз.58 на схеме
201,00
Есть фото Толкатель курка МР-153 (МР-133) 90,00
Есть фото Толкатель МР-153 (МР-133) 54,00
Есть фото Толкатель серьги МР-153 (МР-133) 38,00
Есть фото Толкатель шептала МР-153 (МР-133) 30,00
Есть фото Удерживатель МР-153 133,00
Есть фото Удлинитель магазина МР-153 (МР-133) на 1 патрон (гайка ствола) в сборе 992,00 временно нет в продаже
[сообщить о появлении]
Есть фото Удлинитель магазина МР-153 (МР-133) на 2 патрона (гайка ствола) в сборе 1 283,00 временно нет в продаже
[сообщить о появлении]
Есть фото Удлинитель магазина МР-153 (МР-133) на 2 патрона (гайка ствола) не в сборе 616,00 временно нет в продаже
[сообщить о появлении]
Есть фото Удлинитель магазина МР-153 (МР-133) на 4 патрона (гайка ствола) в сборе 1 528,00 временно нет в продаже
[сообщить о появлении]
Нет фото Удлинитель магазина МР-153 (МР-133) на 4 патрона (гайка ствола) не в сборе 506,00 временно нет в продаже
[сообщить о появлении]
Нет фото Удлинитель магазина МР-153 (МР-133) на 5 патронов (гайка ствола) в сборе 2 552,00 временно нет в продаже
[сообщить о появлении]
Есть фото Цевье МР-133 орех 1 181,00
Есть фото Цевье МР-133 пластик 460,00 временно нет в продаже
[сообщить о появлении]
Есть фото Штифт шептала МР-153 (МР-133) 30,00
Нет фото Винт рукоятки правый МР-133 69,00
Нет фото Гайка цевья МР-133 879,00
Нет фото Приклад с затылком пластиковым, береза МР-133 1 920,00
